ワンセグ放送とOpenBSD

川俣 吉広, kaw@on.rim.or.jp
2008, 5/17 @ EBUG 第26回会合(十日町市)

地上デジタル放送とは

ワンセグ放送とは

電波として送信する際に、1つの放送チャンネルを さらに13の小さな周波数帯域(セグメント)に分け、幾つかのセグメントを組み合わせることで 1つの放送チャンネル(=放送局)で複数の番組を送出することが可能。

用途セグメント数(例)ビットレート(例)備考
高精細度 (HDTV)12約17Mbps1440x1080/30fps, 5+1ch
標準精細度 (SDTV)4約6Mbps640x480/30fps
移動体向け (ワンセグ)1約300kbps320x240/15fps, 2ch

現在は、高精細度放送と移動体向け、あるいは複数の標準精細度放送と移動体向けの サービスを組み合わせた放送が行われている。

   <--------------TV ch (6MHz)-------------->
  |                                          | G(下): 1/3seg
  | |  |  |  |  |  |  |  |  |  |  |  |  |  | | G(上): 2/3seg
  |G| 1| 2| 3| 4| 5| 6| 7| 8| 9|10|11|12|13|G| 1seg: 6MHz/14 = 3/7MHz
------------------------------------------------
     <--------------->    <---------------> HDTV
                      <==> 1seg

このうち、移動体向けの1セグメントを使ったサービスが 通称1seg_logo.gifと呼ばれる放送である。

OpenBSDでワンセグを受信

OSC2008 Nagaoka にて NetBSD Users Groupによりデモが実施されていた。 RockridgeSound社製 USBワンセグチューナ DUS-01 で NetBSD 上でのワンセグ放送視聴を行うというもの。

デモの展示内容について情報を頂き、OpenBSDにて追試を行った結果が以下のものである。

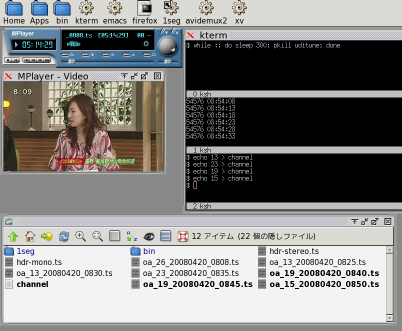

視聴

解析

拙作 tspdump.c を使って得られたTSファイルの中身を見てみる。

tspdump -1 oa_26.ts | less
--[ADDR:000000179352 TSP]----------
   Transport Error Indicator: 0
Payload Unit Start Indicator: 1
          Transport Priority: 0
                   Packet Id: 0x0027  <- EIT (電子番組表のデータ) であることを示す
Transport Scrambling Control: 0x0
    Adaptation Field Control: 0x1
          Continuity Counter: 0xc

47 40 27 1c 00 4e f0 3c 7d a0 e9 00 02 7e 04 7e  G@'..N.<}....~.~
02 4e e4 a2 d5 3c 23 40 00 00 55 00 00 21 4d 14  .N...<#@..U..!M.
70 6e 0d 0e 4e 45 57 53 0f 21 21 0e 5a 45 52 4f  pn..NEWS.!!.ZERO <-番組名の一部が
89 20 54 06 00 ff 01 ff 10 ff c1 01 88 9f 30 b0  . T...........0.
4e f0 89 7d a0 e9 01 02 7e 04 7e 04 02 4e e4 b6  N..}....~.~..N..
3d 00 35 00 00 30 00 00 6e 4d 61 6a 70 6e 21 1b  =.5..0..nMajpn!.
d5 e9 a4 c7 f9 0e 54 56 e9 dc fb 48 41 50 50 59  ......TV...HAPPY <-見えている。
fc fb 0f 4e 78 30 26 3f 37 45 5e 0e 21 fc 3b 22  ...Nx0&?7E^.!.;"
0e 48 41 50 50 59 21 0d 0f 22 26 3a 66 32 6d 3f  .HAPPY!.."&:f2m?
21 5f 44 4d 43 4f 49 70 4d 3a 1b 7c ce 31 69 40  !_DMCOIpM:.|.1i@
37 3f 3e 70 4a 73 d0 e9 a8 c6 a3 21 21 4e 78 30  7?>pJs.....!!Nx0
3f                                               ?

TSに含まれるPIDの種類を数える; 例として、一時間分のTSファイルについて計測

tspdump -1 oa_26.ts | awk '/Packet Id:/ { print $3 }' | sort | uniq -c
  個数 PID       名称
  3600 0x0010    NIT:  Network Information Table
  1799 0x0011    SDT:  Service Description Table
   719 0x0014    TOT:  Time Offset Table
  3598 0x0024    BIT:  Broadcaster Information Table
  6299 0x0027    EIT:  Event Information Table
    88 0x0028    SDTT: Software Download Trigger Table
 35884 0x0551    データ放送
 35860 0x0552    データ放送
416551 0x0881    H.264映像
130331 0x0883    AAC音声
 15553 0x08ff    PCR:  Program Clock Reference
 17992 0x1fc8    PMT:  Program Mapping Table
327116 0x1fff    Null

TSパケットは定長なので、これにより各パケットの平均送出間隔や所要帯域の割合などが算出できる。

TODO
