OpenBSDで作るウェブ/メルマガサーバ

EBUG 第39回会合

2011年9月3日、会津OSS

川俣吉広、kaw@on.rim.or.jp

発端†

筆者の勤務先のウェブサーバの更新 ... ４台目（３回目）の更新

え～、また俺がやるのぉ？
... やってもいいけど、じゃあ代わりに好きにやらしてもらうよ。

設計†

... というわけで、OpenBSD

現行サーバは、

DELL PowerEdge / RedHat Enterprise Linux
現用/予備の２台構成 ... 内製の「なんちゃってFailOver」付き。

新サーバはこうしたい；

現用/予備切替えじゃなくて、「両現用」
もちろんIPv6対応

ネットワーク†

CARP - Common Address Redundancy Protocol

ルータ冗長化プロトコルであるHSRP, VRRPの代替として(例によって)OpenBSDで開発された。
VRRPはRFCで規定されたNon proprietaryな規格だが、一部HSRP (こっちはCicsoプロプラ)に触る部分があるらしく、 BSDライセンスでの開発・公開が困難なことから新規にCARPを開発した(らしい)。

現在は、各 *BSDで使用可。

動作のしくみ†

基本的な考え方はHSRP, VRRPと同じ

現用／予備で動作するFailOver構成の場合

複数のホストで一台の仮想ホストを構成 ... 各ホストは一定間隔でAdvertise Packetを送信し、マスタになろうとする
ホスト間でAdv Packetの送信タイミングに差を持たせる(advskew) ... これがプライオリティとなる
Advertise Packetを連続して送出できたホストがマスタになる。

実際の設定
ホストN

ifconfig bge0  inet 231.182.63.237 netmask 255.255.255.240

ifconfig carp0 inet 231.182.63.236 netmask 255.255.255.240 \
    carpdev bge0 \  <- carp0が動作する物理I/F
    advbase 1 \     <- Adv Packetの基本送信間隔(秒)
    vhid 1 \        <- 仮想ホストの識別番号
    advskew 0       <- Adv Packetの送信タイミング差

ホストS

ifconfig bge0  inet 231.182.63.238 netmask 255.255.255.240

ifconfig carp0 inet 231.182.63.236 netmask 255.255.255.240 \
    carpdev bge0 \
    advbase 1 \
    vhid 1 \
    advskew 200     <- この部分がホストNと異なっている
                       advbase + (advskew/256)秒間隔でAdvertise

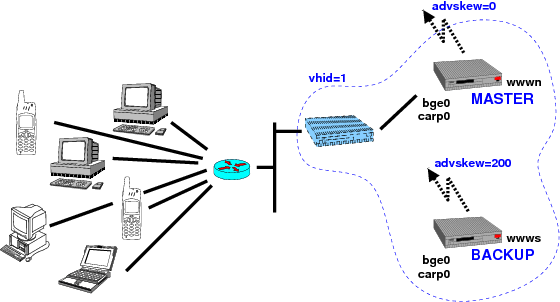

正常時

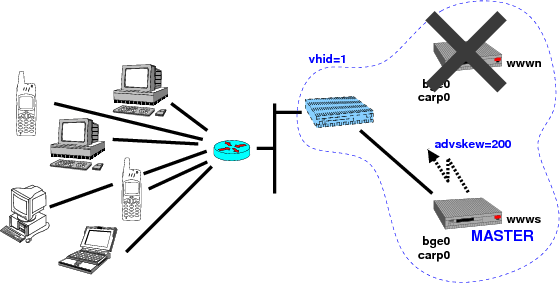

障害発生時

負荷分散への応用†

前項の基本設定では、現予備構成なので、予備が遊んでいてもったいない。
両方同時に動せればいいのに。

考え方

仮想ホストを２つ生成する。
２台ある実ホストがそれぞれ、仮想ホスト1, 仮想ホスト2のマスタになるように構成する。
外部からの通信に対しては、どちらかのホストが反応するようにする。

実際の設定
ホストN

ifconfig bge0  inet 231.182.63.237 netmask 255.255.255.240

ifconfig carp0 inet 231.182.63.236 netmask 255.255.255.240 \
    carpdev bge0 \
    carpnodes 1:0,2:200 \   <- vhid:advskewの組
    balancing ip            <- Source IPアドレスで分散させる

ホストS

ifconfig bge0  inet 231.182.63.238 netmask 255.255.255.240

ifconfig carp0 inet 231.182.63.236 netmask 255.255.255.240 \
    carpdev bge0 \
    carpnodes 1:200,2:0 \
    balancing ip

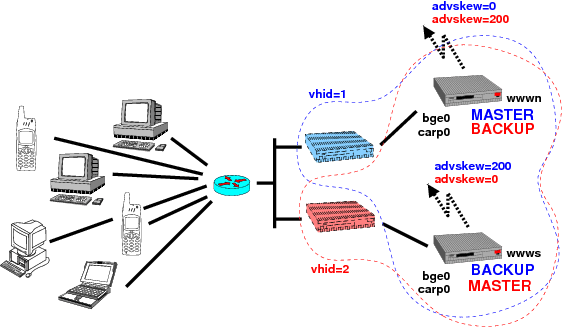

正常時

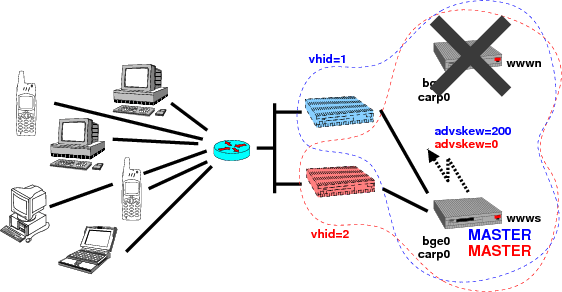

縮退時

実際に使ってみる†

テスト環境でNG!
- 対向ルータがマルチキャスト用MacアドレスのARP返答に応答しない
実環境でOK!
- Cisco NG, Juniper OK

ストレージ†

同一型式のディスクが２式実装されている ... ディスクアレイ用

ソフトウェアRAIDを構成する場合、OpenBSDには raid(4) (NetBSD由来の RAIDframe)、とsoftraid(4) (OpenBSD独自の実装)とがある。
...今回はsoftraid(4)を使用
- 使用法: disklabelでRAIDタイプのパーティションを作成し、bioctl -c [part ...]で作成

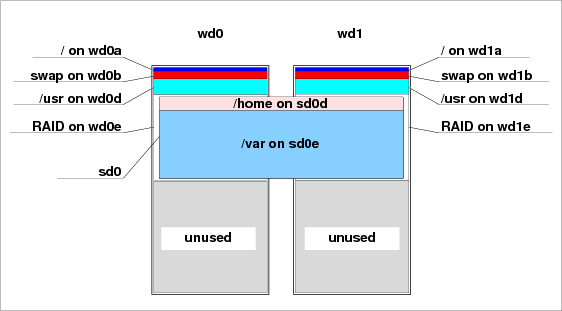

  ディスクレイアウト

ルートパーティションと /usrは、RAID化してません ... RAIDが縮退した時にブートとOS廻りで難儀したくないので。

データベース†

OpenBSD 4.9のportsに収録されているPostgreSQL 9.0.3をインストール
Streaming Replicationを用いてDB間の同期を取った

わかりやすいドキュメントがあまりないが、まぁ普通にインストールOK ... 動作も特に問題なし
DB間に主従関係あり。更新は主DBに対してのみ可。
- 主DBが停止した場合は、従DBで参照のみ可の運用になる ... 手動で従→主への動作変更を行う必要あり。

静的ウェブコンテンツの同期†

rsyncを用いて、定期的にお互いをコピーしあう。

そのままではコピーがループしてしまうので、
```
rsync -aqH --update . 相方サーバ/.
```
とし、「タイムスタンプの新しいもののみ」コピー
なので、片方だけ消してもしばらく経つと復活します。

今時sendmail+smtpfeed (ry

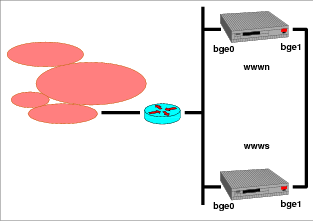

物理接続 - bge0:外部向け、 bge1:サーバ間直結

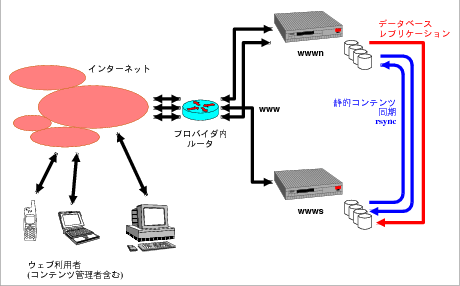

データフロー

その他もろもろ†

監視系†

ALL - SAG
簡単なスクリプトをcronで定期的に実行 ... 異常があった場合にメールで通報
- OpenBSD標準のもの ... daily/weelky/monthly output, daily insecure output
- syslog ... /var/log/messagesに追加された直近のエントリをメールで通報
- carpの稼働状態 ... 縮退していないかどうか？
- RAIDの稼働状態 ... 縮退していないかどうか？
- ウェブコンテンツ ... 外部ホストからwgetで定期的にアクセス。httpdの死活確認

はまったこと†

CARPのトラブル ... 通信できない

RAIDコントローラ
