OpenBSDでhttpdをスケールさせる†

発端†

以前この勉強会で紹介したウェブ／メルマガのサーバが、アクセス過多によりトップページが見れなくなっているという報告を受ける。

• トップページが「500 Internal Server Error」を表示していることを確認。

• SSHでログインし、状況調査

• httpd (Apache) の error_logを確認
  • 子プロセスが起動できなくなっている。

    [Mon Nov  3 15:15:51 2014] [error] [client xxx.xxx.xxx.xxx] (35)Resource temporarily
       unavailable: couldn't spawn child process: /var/www/docs/pub/index.cgi

  • 静的なページは正常にアクセスできる
  • ロードアベレージは、１時間平均で0.8～1.0, 瞬間最大で7～8程度
  • CPU usageはピークで85%程度
  • スワップは0MB … 起動から一回も使われていない。
  • ネットワークのスループットは10Mb/sを少し超える程度。

• ... CPU, メモリなどのリソースは枯渇していないが、プロセスの起動数になんらかの制限がかかっている。

• ... サーバは２台が並列稼動しているが、両方とも同様な状況。

応急対応†

• index.cgi を index.html に変更
  → User Agent によって、ケータイ端末をリダイレクトしていた。

• 以下のように設定値を変更し、httpdを再起動 /etc/login.conf

  default:\
          :path=/usr/bin /bin /usr/sbin /sbin /usr/X11R6/bin /usr/local/bin:\
          :umask=022:\
          :datasize-max=512M:\
          :datasize-cur=512M:\
          :maxproc-max=256:\
          :maxproc-cur=128:\
          :openfiles-cur=128:\
          :stacksize-cur=4M:\
          :localcipher=blowfish,6:\
          :ypcipher=old:\
          :tc=auth-defaults:\
          :tc=auth-ftp-defaults:

   # www - resource definition for web processes
   #
   www:\
  -       :maxproc=512:\
  +       :maxproc-max=384:\
  +       :maxproc-cur=384:\
          :tc=default:\

  設定をチェックした段階では、defaultログインクラスではmaxproc-max, maxproc-curがそれぞれ 指定されているのに対し、wwwログインクラスではmaxproc指定のみのため、プロセス最大数の設定数が 上書きされているかどうか不明だったため、maxproc-max, maxproc-curを用いる設定に書き直した。

/var/www/conf/httpd.conf

 # It is intended mainly as a brake to keep a runaway server from taking
 # the system with it as it spirals down...
 #
-MaxClients 256
+MaxClients 192

プロセス数の上限で制限がかかっていると仮定し、httpdのプロセス数を減らすことで 子プロセス(*.cgi)の数を増やせるようにした。

→ 30分ほどで不具合は解消

• アクセスそのものが減少し
• 上記対策が効を奏した（かどうか、本当は不明）

対策†

状況をモデリングする

• httpdに関しては、最大でhttpd.confで定義されたMaxClients個(右図ではNh個)のプロセスが起動する。

• そのhttpdのうちの幾つかがNp個の子プロセス(*.cgi)を起動する。

• httpdとその子プロセスの総数(Nh+Np)の上限が login.conf の wwwエントリにある maxproc 設定値で制限される。

→httpd.confのMaxClients、 login.confの maxprocを幾つにすればよいか？

#img(): File not found:

---

設定値の算定

• プロセス一つ当り、どの程度メモリを消費するか。

• 動作記録を基に概算する。
  ... 11/8に使用メモリの大幅な変動がある。 これは設定変更の反映のためにhttpdの停止・起動を行ったため。

  ... サーバの実装メモリは4096MB

  ... sysctlによりkern.bufcachepercentが75%に設定されている。つまり、3GBはバッファキャッシュとして使用されている。

  ... 左のグラフをみると、httpdの停止時はhttpdプロセス約200個ほどが停止し、これにより実装メモリの約２割程が解放されている。

  ... よって 4000*0.2 / 200 = 4。大体プロセス一個あたり4MB消費 ... topコマンドの SIZE及びRSS表示値 とも大体一致. #img(): File not found:

---

バッファキャッシュ3GBのうち、2GBを取り崩してhttpd用に割り当てるとすると
2048 / 4 = 512

とりあえず、MaxClientを512、ワーストケースとして *.cgiが同数起動されると仮定して、wwwのログインクラスのmaxprocを1024として 動作をみる。

実施と検証†

httpd.conf、MaxClientsの設定†

MaxClientを512にして実行

# /usr/sbin/httpd -u -DSSL
WARNING: MaxClients of 512 exceeds compile time limit of 256 servers,
 lowering MaxClients to 256.  To increase, please see the
 HARD_SERVER_LIMIT define in src/include/httpd.h.
#

httpd.confの設定値にかかわらず、MaxClientsは256を超えないように ハードコーディングされている。（Apache 2.xでは、ServerLimitディレクティブで 設定可)

ということで

/* Limit on the total --- clients will be locked out if more servers than
 * this are needed.  It is intended solely to keep the server from crashing
 * when things get out of hand.
 *
 * We keep a hard maximum number of servers, for two reasons --- first off,
 * in case something goes seriously wrong, we want to stop the fork bomb
 * short of actually crashing the machine we're running on by filling some
 * kernel table.  Secondly, it keeps the size of the scoreboard file small
 * enough that we can read the whole thing without worrying too much about
 * the overhead.
 */
#ifndef HARD_SERVER_LIMIT
#define HARD_SERVER_LIMIT 256
#endif

この部分変更してコンパイル

# cd /usr/src/usr.sbin/httpd
# make -f Makefile.bsdwrapper obj
# make -f Makefile.bsdwrapper clean
# CFLAGS="-DHARD_SERVER_LIMIT=4096" make -f Makefile.bsdwrapper
     :
     :
# make -f Makefile.bsdwrapper install
# /usr/sbin/httpd -V
Server version: Apache/1.3.29 (Unix)
Server's Module Magic Number: 19990320:15
Server compiled with....
(略)
-D DYNAMIC_MODULE_LIMIT=64
-D HARD_SERVER_LIMIT=4096
-D HTTPD_ROOT="/var/www"

login.confのmaxproc設定†

# www - resource definition for web processes
#
www:\
       :maxproc-max=1024:\
       :maxproc-cur=1024:\
       :tc=default:\

運用の監視†

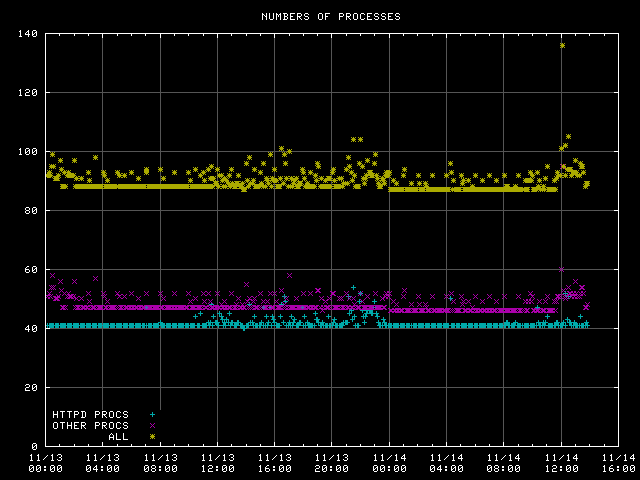

SAG(Server Activity Grapher)にプロセス数の項目を組み込んで監視

#
#  t0005  -  executing every 5 minutes
#
#  $Id: t0005,v 1.2 2004/05/17 01:21:52 cvs Exp $

(echo =dt $DAYTIME
 echo =mem
 cat /proc/meminfo
 echo =end
 echo =procs `sysctl -n kern.nprocs; pgrep httpd | wc -l`
 echo =sensors `sysctl -n hw.sensors.cpu0.temp0`
 ) >> var/rl0005

この状況で様子を見る。

#img(): File not found:

さらに...†

将来的にさらにプロセス数の増加が必要な場合を想定し、どの程度まで増やせるかやってみる。

• httpd 2048程度に設定。
  ... pgrep httpd | wc -l

• 実際には1000少しまでしか設定できず。
• 他アカウントでログイン不可となる。

• sysctl kern.maxproc が1310となっていた。

• 増加させてみる。

  # sysctl -w kern.maxproc=8192
  # sysctl kern.maxproc
  kern.maxproc=8192

• 再試行 ... pgrep httpd | wc -l

• プロセス数増えたが、設定値どおりにならず ... 2000弱
  httpdでやってるとかったるいので、簡単なスクリプト書いてテスト；
  maxchild-test.sh

  #!/bin/sh
  if [ "$1" = "" ]; then
    childlevel=1
    echo -n "forking "
  else
    childlevel=$((1+$1))
  fi

  echo -n " $childlevel"
  if $0 $childlevel; then
    :
  else
    echo "failed at $childlevel"
  fi

  実行結果

  # ./maxchild-test.sh
  forking 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35
  36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70
  71 72 73 74 75 76 77 78 79 80 (略) 1856 1857 1858 1859 1860 1861 1862 1863 1864 1865 1866 1867 1868 1869
  1870 1871 1872 1873 1874^C/home/kaw/maxchild-test.sh[17]: cannot fork - try again
  ^C
  #

このとき、syglog (/var/log/messages) に出力されることを発見。

Nov 14 17:56:37 mediakaw /bsd: process: table is full

カーネル内を探す；

# grep -rs ': table is full' /usr/src/sys
Binary file /usr/src/sys/arch/i386/compile/GENERIC/bsd matches
Binary file /usr/src/sys/arch/i386/compile/GENERIC/subr_prf.o matches
/usr/src/sys/kern/subr_prf.c:   log(LOG_ERR, "%s: table is full\n", tab);
#

/usr/src/sys/kern/subr_prf.c内のtablefull関数が実行されている；

# grep -rs 'tablefull.*process' /usr/src/sys
/usr/src/sys/kern/kern_fork.c:                          tablefull("process");

kern_fork.cの該当部分

    if ((flags & FORK_THREAD) == 0) {
            if ((nprocesses >= maxprocess - 5 && uid != 0) ||
                nprocesses >= maxprocess) {
                    static struct timeval lasttfm;

                    if (ratecheck(&lasttfm, &fork_tfmrate))
                            tablefull("process");
                    nthreads--;
                    return (EAGAIN);
            }
            nprocesses++;

maxprocessをどこで初期化しているか？

# grep -rs 'maxprocess.*=' /usr/src/sys
/usr/src/sys/conf/param.c:int   maxprocess = NPROCESS;

NPROCESSは？

# grep -rs '#.*define.*NPROCESS' /usr/src/sys
/usr/src/sys/conf/param.c:#define       NPROCESS (30 + 16 * MAXUSERS)

ということで

• カーネルレベルでのプロセス最大数はsysctlのkern.maxprocで設定可

• ただし、kernel configのMAXUSERSで規定される「真の最大値」が存在する。 この値はsysctlで変更不可（変更にはカーネルの再コンパイルが必要）。
