History of EBUG勉強会/20060520_SAG(No. 15)

自作ツールでシステム管理†

川俣吉広, kaw@on.rim.or.jp

2006, 5/20 @ EBUG 18th Meeting

主旨: システムの「常態」を知ろう。

異常を検知するためには、システムの通常の状態を知る
→ 一定期間にわたって測定を行い、傾向を把握。
サーバ毎に特徴があり、特徴を把握しておく
自作のツール / 一般のツールを組み合わせて使ってみる

↑

SAGとは?†

System Activity Grapher ... 自作ツール

特徴
- システムの稼働状態を記録し、グラフ表示
  - ロードアベレージ, ネットワーク流量, 時刻同期, メモリ, ディスク使用量
  - プロセス生成回数, ファン回転数, ケース内温度, etc... (Linux Only)
- サンプル ... kaw.ath.cx, plamo.linet.gr.jp
- データは、/proc/*, コマンド (sysctl, netstat, du ...)から取得 ... 一般ユーザ権限で取得できる情報を使用
- グラフ表示をカスタマイズできる ... gnuplotスクリプト
- 伝送路は特に規定なし ... HTTPとかが手軽。scpとかでも可。
低いリソース消費 ... Linux/98 on 486/66MHz, 14MB mem, 320MB HDD
欠点
- リアルタイム監視には向かない ... 毎時間更新
実装
- 構成
  - Shell script / Perl script / Gnuplot / NetPBM で構成
- 動作内容 ... cronにて駆動
  - データ取得 ..... 任意の間隔
  - データ集計 ..... パース + 集計 + グラフ集計
  - 日変わり処理 ... ローテート / キャッシュ再生成
- 低プライオリティで動作 ... renice -15
- 競合状態の排除 ... 同じタイミングでの動作は逐次実行される
- ローテート中のファイルに測定データを追加

↑

pingscan ... もう一つの自作ツール†

監視するホストに順次pingを投げ、結果をPostgreSQLで記録

社内LANのホスト, リモートサイト, アップストリームの死活監視。

netcheck=> select count(*) from pingscan;
  count
----------
 27937286
(1 row)

netcheck=> select daytime,dsthost,seq,ttl,rtt from pingscan order by daytime limit 5;
        daytime         |   dsthost    | seq | ttl |  rtt
------------------------+--------------+-----+-----+-------
 2005-06-01 00:00:02+09 | 172.16.xx.yy1|   0 |   0 |     0
 2005-06-01 00:00:02+09 | 172.16.xx.yy2|   0 |  64 | 0.724
 2005-06-01 00:00:02+09 | 172.16.xx.yy4|   0 | 255 | 0.815
 2005-06-01 00:00:02+09 | 172.16.xx.y37|   0 |   0 |     0
 2005-06-01 00:00:02+09 | 172.16.xx.y38|   0 |   0 |     0
(5 rows)

ウェブベースのU/I

↑

運用例†

実際には、その他のツールと併用して運用すると効果的。

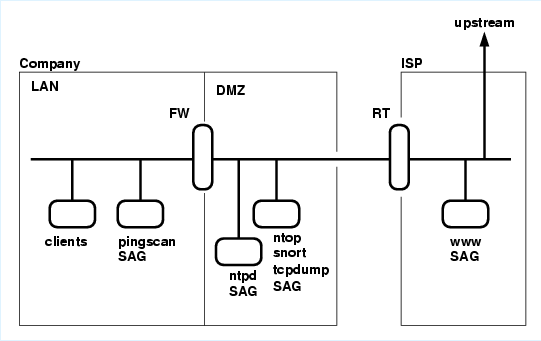

構成例

LAN
- pingscan, tcpdump, SAG
- 内部サーバ
DMZ
- snort, ntop, tcpdump, SAG ... promiscモードで動作するソフトと併用するとトラフィック全体を計測できる
- ntpd, pflogd, pflist, SAG
ISP
- www, SAG

↑
